Vila Julie 10 (B) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Vila Julie 10 (B) Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Všechny uvedení údaje tykají se 1 části.
Dvojdům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna, krb
Plocha domu 174.54 m2
plocha garáže + 19,13 m2
Pozemek 24,00x14,14 m
Obestavěný prostor 1078,0 m3
Zastavěná plocha 135,94 m2
Užitková plocha [1] 158,96 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: valbová střecha sklon 25 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 52 440,00 Kč

Vila Julie 10 (B)

Vila Julie 10 (B)


Půdorysy
Vila Julie 10 (B)
PŘÍZEMÍ 95,33 (97,18)
1. Zádveří 4,66
2. Chodba 5,76
3. Kuchyň 12,11
4. Obývací pokoj s kuchyní 42,64
5. Koupelna 3,63
6. Garáž 19,13
7. Kotelna 5,16 (7,01)
8. Spíž 2,24
Vila Julie 10 (B)
PATRO 103,5
1. Schody 5,83
2. Chodba 10,58
3. Pokoj 17,53
4. Šatna 6,98
5. Pokoj 14,63
6. Pokoj 11,03
7. Koupelna 7,21
8. Šatna 6,36
9. Pokoj 15,95
10. Schody 7,4


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

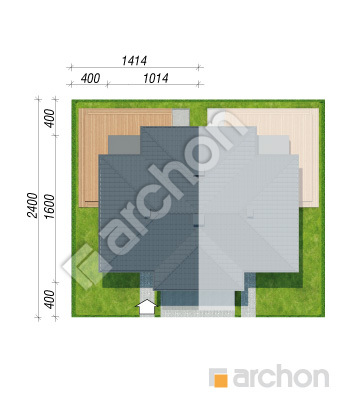

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
