Dům mezi lobelkami Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi lobelkami Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, krb
Plocha domu 152.12 m2
plocha garáže + 18,78 m2
Pozemek 18,52x24,02 m
Obestavěný prostor 902,0 m3
Zastavěná plocha 138,65 m2
Užitková plocha [1] 134,79 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 77 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 29 730,00 Kč

Dům mezi lobelkami

Dům mezi lobelkami


Půdorysy
Dům mezi lobelkami
PŘÍZEMÍ 97,92 (100,36)
1. Zádveří 3,62
2. Hala 9,40 (11,84)
3. Spíž 3,14
4. Kuchyň 10,64
5. Obývací pokoj s kuchyní 33,10
6. Pokoj 11,57
7. Kotelna 4,56
8. Koupelna 3,11
9. Garáž 18,78
Dům mezi lobelkami
PODKROVÍ 77,54 (105,1)
1. Schody 4,33 (4,33)
2. Hala 6,94 (6,94)
3. Pokoj 13,14 (16,95)
4. Pokoj 21,08 (26,1)
5. Šatna 1,18 (3,95)
6. Pokoj 11,57 (16,52)
7. Koupelna 6,29 (9,06)
8. Prádelna 13,01 (21,25)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

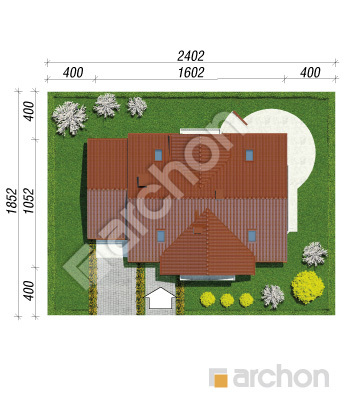

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
