Dům v aromách 4 (G2E) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v aromách 4 (G2E) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, WC, kotelna, šatna
Plocha domu 179.55 m2
plocha garáže + 35,64 m2
Pozemek 27,50x28,27 m
Obestavěný prostor 1194,1 m3
Zastavěná plocha 278,43 m2
Užitková plocha [1] 166,72 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: vazba krovu dřevěná


CENA PROJEKTU: 59 500,00 Kč

Dům v aromách 4 (G2E)

Dům v aromách 4 (G2E)


Půdorysy
Dům v aromách 4 (G2E)
PŘÍZEMÍ 219,08
1. Zádveří 6,48
2. Šatna 5,19
3. Hala 13,39
4. Obývací pokoj s kuchyní 31,65
5. Kuchyň 17,47
6. Chodba 8,72
7. Koupelna 8,68
8. Pokoj 25,79
9. Šatna 4,31
10. Spíž 3,33
11. Chodba 7,58
12. Pokoj 9,99
13. Pokoj 12,05
14. Pokoj 15,16
15. Koupelna 7,72
16. WC 2,04
17. Kotelna 3,89
18. Garáž 35,64


Pohledy

obrázek 264.jpg

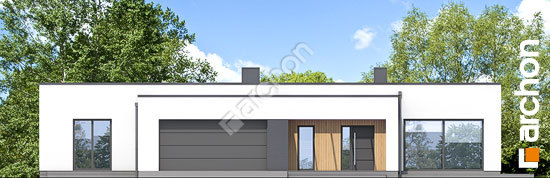

VCHODOVÁ FASÁDA
obrázek 265.jpg

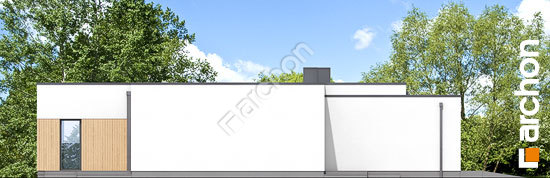

BOČNÍ FASÁDA 1
obrázek 266.jpg

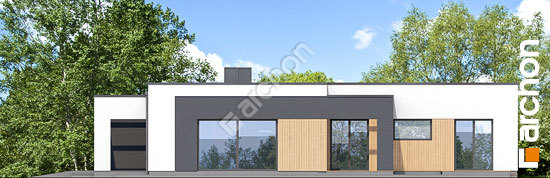

BOČNÍ FASÁDA 2
obrázek 267.jpg

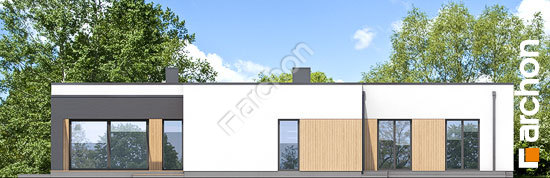

ZAHRADNÍ FASÁDA

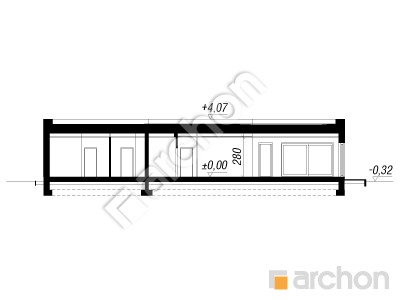

Řezy

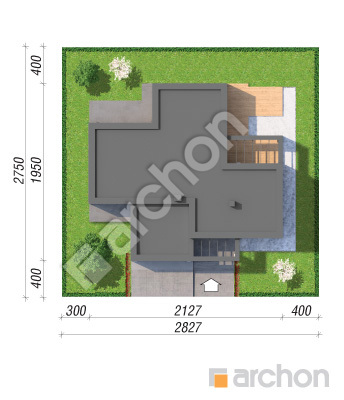

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
