Dům v zelencích 21(G) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v zelencích 21(G) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, půda
Plocha domu 107.44 m2
plocha garáže + 21,05 m2
Plocha půdy 14,24 m2
Pozemek 16,20x22,00 m
Obestavěný prostor 709,8 m3
Zastavěná plocha 110,30 m2
Užitková plocha [1] 99,7 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 127 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná plechová taška


 CENA PROJEKTU: 45 360,00 Kč

Dům v zelencích 21(G)

Dům v zelencích 21(G)


Půdorysy
Dům v zelencích 21(G)
PŘÍZEMÍ 81,02 (84,39)
1. Zádveří 5,08
2. Hala 5,15
3. Kuchyň 8,71
4. Obývací pokoj s kuchyní 21,33
5. Spíž 1,92 (5,29)
6. Pokoj 8,63
7. Koupelna 3,12
8. Kotelna 6,03
9. Garáž 21,05
Dům v zelencích 21(G)
PODKROVÍ 67,74 (83,5)
1. Schody 5,82
2. Chodba 8,24
3. Pokoj 11,45 (13,78)
4. Pokoj 9,26 (10,90)
5. Šatna 3,11 (4,03)
6. Prádelna 2,71 (3,62)
7. Koupelna 4,81 (6,32)
8. Pokoj 8,10 (9,74)
9. Podkroví 14,24 (21,05)


Pohledy

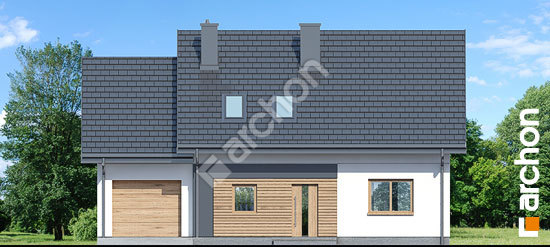

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
