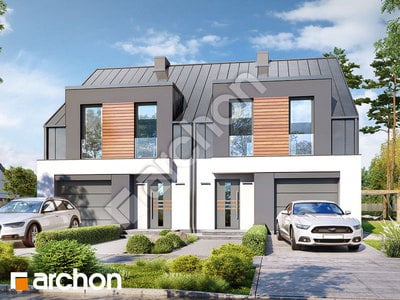

Dům pod jinanem 17 (GR2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům pod jinanem 17 (GR2) Hromosvod Zestawienie materiałów na www.archon.pl
Dvougenerační dům
garáž
8 pokojů, 4 koupelny, šatna, krb
Plocha domu 203.88 m2
plocha garáže + 35,82 m2
Pozemek 20,85x20,91 m
Obestavěný prostor 1190,6 m3
Zastavěná plocha 163,54 m2
Užitková plocha [1] 198,3 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 130 cm
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná plech


 CENA PROJEKTU: 54 600,00 Kč

Dům pod jinanem 17 (GR2)

Dům pod jinanem 17 (GR2)


Půdorysy
Dům pod jinanem 17 (GR2)
PŘÍZEMÍ 121,52 (126,82)
1. Zádveří 4,42
2. Chodba 4,53
3. Koupelna 2,36 (2,8)
4. Místnost tech.-kuchyň 31,54 (33,75)
5. Garáž 17,91
6. Zádveří 4,42
7. Chodba 4,53
8. Koupelna 2,36 (2,8)
9. Místnost tech.-kuchyň 31,54 (33,75)
10. Garáž 17,91
Dům pod jinanem 17 (GR2)
PODKROVÍ 118,18 (123,2)
1. Schody 4,26
2. Chodba 7,36
3. Pokoj 17,5 (18,75)
4. Koupelna 7,4
5. Šatna 2,79
6. Pokoj 10,05 (10,68)
7. Pokoj 9,73 (10,36)
8. Schody 4,26
9. Chodba 7,36
10. Pokoj 17,5 (18,75)
11. Koupelna 7,4
12. Šatna 2,79
13. Pokoj 10,05 (10,68)
14. Pokoj 9,73 (10,36)


Pohledy

obrázek 264.jpg

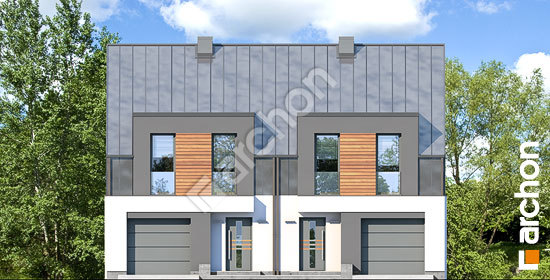

VCHODOVÁ FASÁDA
obrázek 265.jpg

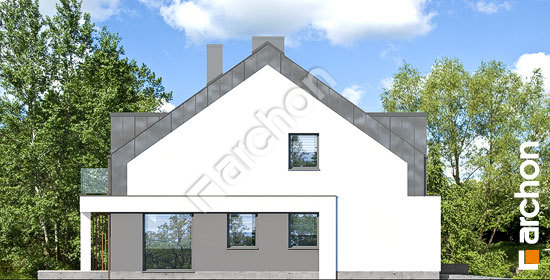

BOČNÍ FASÁDA 1
obrázek 266.jpg

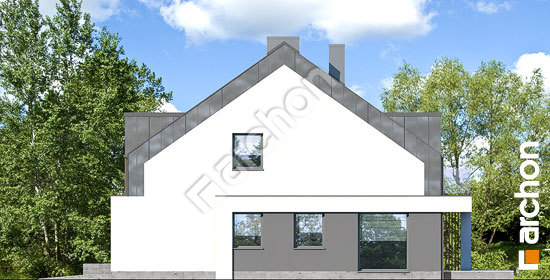

BOČNÍ FASÁDA 2
obrázek 267.jpg

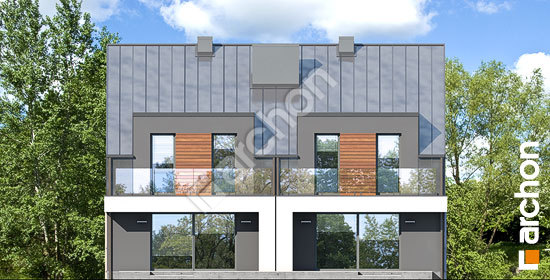

ZAHRADNÍ FASÁDA

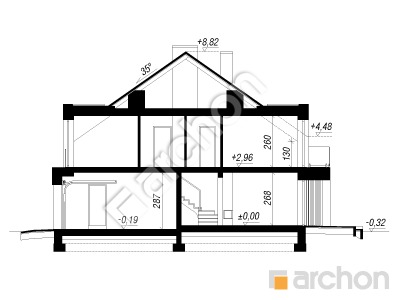

Řezy

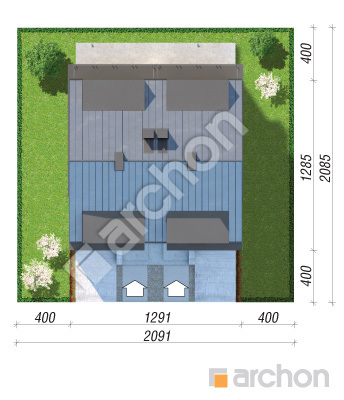

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
