Dům pod pistácií 2 (B) ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům pod pistácií 2 (B) ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Všechny uvedení údaje tykají se 1 části.

Dvojdům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, kotelna, šatna, krb
Plocha domu 143.68 m2
plocha garáže + 17,31 m2
Pozemek 20,42x15,86 m
Obestavěný prostor 820,4 m3
Zastavěná plocha 126,64 m2
Užitková plocha [1] 134,08 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 97 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


CENA PROJEKTU: 38 700,00 Kč

Dům pod pistácií 2 (B) ver.2

Dům pod pistácií 2 (B) ver.2


Půdorysy

Dům pod pistácií 2 (B) ver.2
PŘÍZEMÍ 94,48 (95,3)
1. Zádveří 4,50
2. Šatna 5,11
3. Obývací pokoj s kuchyní 31,13
4. Kuchyň 12,35
5. Pokoj 11,84
6. Schody 4,15
7. Koupelna 3,44 (4,26)
8. Kotelna 4,65
9. Garáž 17,31
Dům pod pistácií 2 (B) ver.2
PODKROVÍ 71,16 (91,58)
1. Hala 8,23 (8,23)
2. Koupelna 8,18 (10,18)
3. Pokoj 10,45 (13,87)
4. Šatna 2,33 (2,33)
5. Pokoj 13,80 (17,44)
6. Šatna 2,16 (3,92)
7. Pokoj 9,68 (12,95)
8. Pokoj 16,33 (22,66)


Pohledy


obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

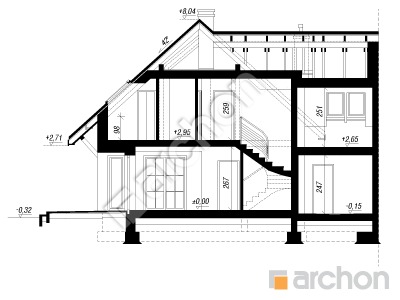

Řezy




Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
