Dům mezi kalami (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům mezi kalami (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, spíž, jídelna, kotelna, prádelna, šatna, krb
Plocha domu 159.93 m2
plocha garáže + 33,79 m2
Pozemek 27x18 m
Obestavěný prostor 1023,0 m3
Zastavěná plocha 164,18 m2
Užitková plocha [1] 150,54 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 120 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná plech


CENA PROJEKTU: 38 751,00 Kč

Dům mezi kalami (G2)

Dům mezi kalami (G2)


Půdorysy

Dům mezi kalami (G2)
PŘÍZEMÍ 119,38 (122,34)
1. Zádveří 7,89
2. Hala 7,16
3. Pokoj 8,54
4. Obývací pokoj 21,65
5. Jídelna 15,22
6. Kuchyň 11,02
7. Spíž 2,81 (5,77)
8. Koupelna 3,74
9. Kotelna 7,56
10. Garáž 33,79
Dům mezi kalami (G2)
PODKROVÍ 81,9 (93,87)
1. Schody 6,31
2. Hala 14,39
3. Pokoj 14,24 (16,99)
4. Pokoj 12,94 (15,41)
5. Šatna 2,50 (3,50)
6. Pokoj 9,76
7. Pokoj 12,39 (14,87)
8. Koupelna 5,29 (7,04)
9. Prádelna 4,08 (5,60)


Pohledy


obrázek 264.jpg

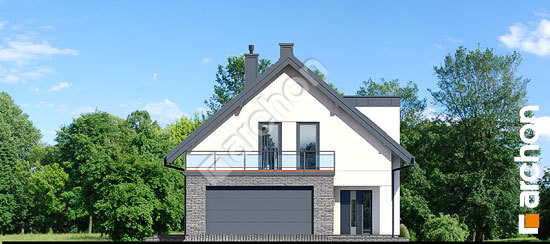

VCHODOVÁ FASÁDA
obrázek 265.jpg

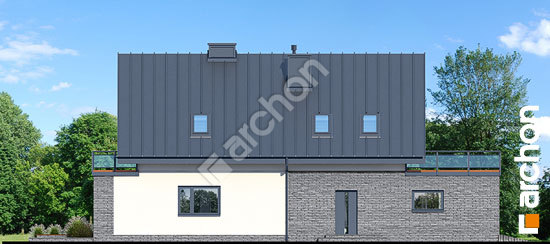

BOČNÍ FASÁDA 1
obrázek 266.jpg

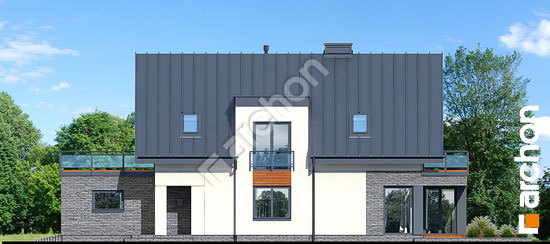

BOČNÍ FASÁDA 2
obrázek 267.jpg

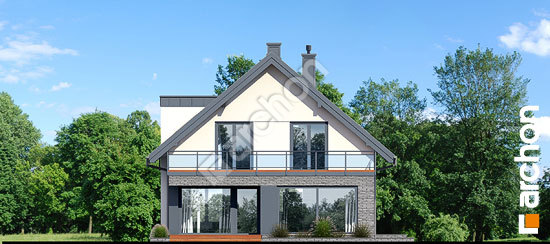

ZAHRADNÍ FASÁDA

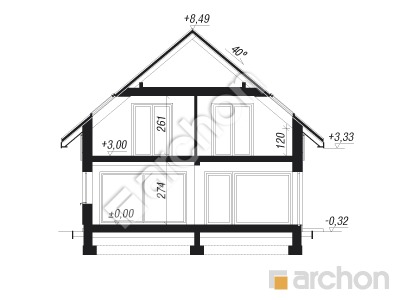

Řezy

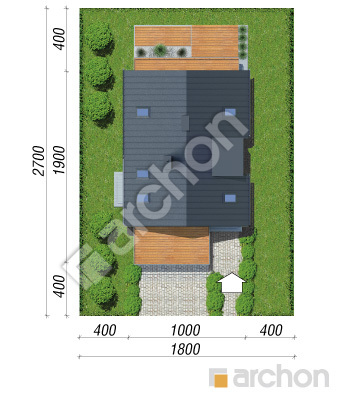

Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
