Dům s klematisem 7 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům s klematisem 7 Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Dokumentace se připravuje – než objednáte projekt kontaktujte nás prosím za účelem určení přesného termínu dodávky.
Dvougenerační dům
garáž
10 pokojů, 2 kuchyní, 4 koupelny, kotelna, šatna, krb
Plocha domu 253.36 m2
plocha garáže + 34,26 m2
Pozemek 22,62x25,55 m
Obestavěný prostor 1457,3 m3
Zastavěná plocha 220,55 m2
Užitková plocha [1] 245,92 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 118 cm
- střecha: sedlová střecha sklon 37 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 42 961,00 Kč

Dům s klematisem 7

Dům s klematisem 7


Půdorysy
Dům s klematisem 7
PŘÍZEMÍ 176,16 (181,88)
1. Zádveří 2,87
2. Hala 5,5
3. Pokoj 8
4. Koupelna 3,46
5. Kuchyň 10,52
6. Obývací pokoj s kuchyní 30,35
7. Schody 4,69
8. Kotelna 5,56 (8,42)
9. Garáž 17,13
10. Zádveří 2,87
11. Hala 5,5
12. Pokoj 8
13. Koupelna 3,46
14. Kuchyň 10,52
15. Obývací pokoj s kuchyní 30,35
16. Schody 4,69
17. Kotelna 5,56 (8,42)
18. Garáž 17,13
Dům s klematisem 7
PODKROVÍ 122,58 (136,64)
1. Hala 5,67 (5,67)
2. Pokoj 14,57 (16,16)
3. Pokoj 16,12 (18,07)
4. Koupelna 6,82 (6,82)
5. Pokoj 14,39 (16,37)
6. Šatna 3,72 (5,23)
7. Hala 5,67 (5,67)
8. Pokoj 14,57 (16,16)
9. Pokoj 16,12 (18,07)
10. Koupelna 6,82 (6,82)
11. Pokoj 14,39 (16,37)
12. Šatna 3,72 (5,23)


Pohledy

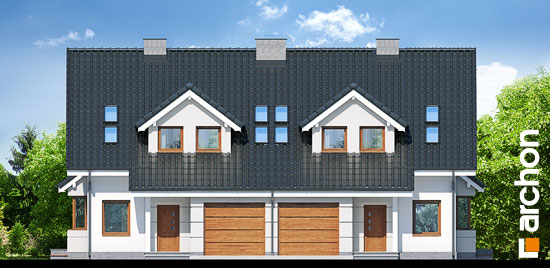

obrázek 264.jpg
VCHODOVÁ FASÁDA

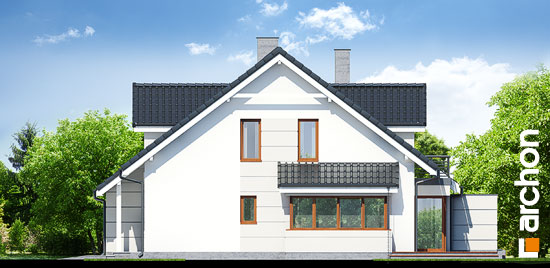

obrázek 265.jpg
BOČNÍ FASÁDA 1

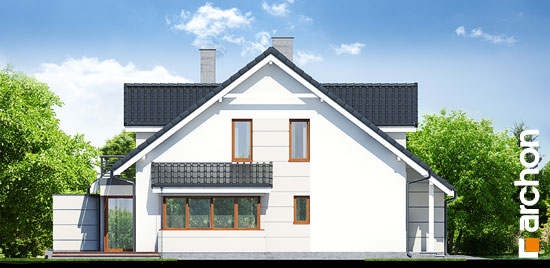

obrázek 266.jpg
BOČNÍ FASÁDA 2

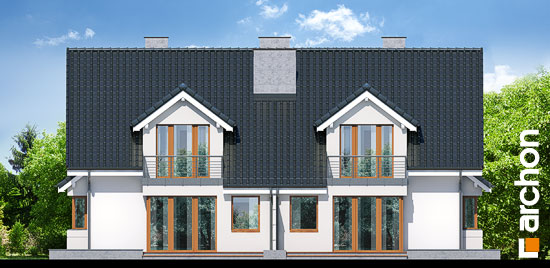

obrázek 267.jpg
ZAHRADNÍ FASÁDA

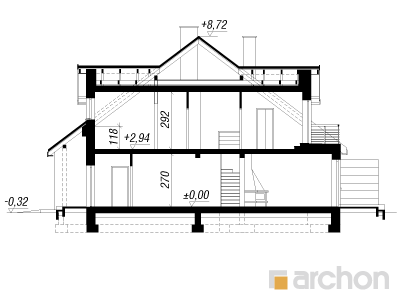

Řezy

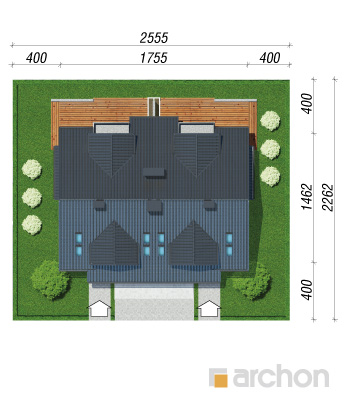

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
