Dům mezi černuchou 2 (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi černuchou 2 (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 3 koupelny, spíž, kotelna, šatna, hospodářský prostor, krb
Plocha domu 175.37 m2
plocha garáže + 36,43 m2
Pozemek 19,10x24,90 m
Obestavěný prostor 1026,6 m3
Zastavěná plocha 164,78 m2
Užitková plocha [1] 164,33 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: vápenopísková cihla 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 107 cm
- střecha: valbová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 33 801,00 Kč

Dům mezi černuchou 2 (G2)

Dům mezi černuchou 2 (G2)


Půdorysy
Dům mezi černuchou 2 (G2)
PŘÍZEMÍ 122,76 (125,19)
1. Zádveří 5,11
2. Hala 10,45 (12,88)
3. Koupelna 3,52
4. Spíž 1,31
5. Kuchyň 11,26
6. Obývací pokoj s kuchyní 30,69
7. Pokoj 11,74
8. Kotelna 6,48
9. Víceúčelová místnost 5,77
10. Garáž 36,43
Dům mezi černuchou 2 (G2)
PODKROVÍ 95,52 (125,13)
1. Schody 5,06 (5,06)
2. Hala 6,2 (6,2)
3. Koupelna 8,95 (12,52)
4. Pokoj 15,34 (19,24)
5. Pokoj 15,71 (19,69)
6. Pokoj 10,29 (13,85)
7. Pokoj 26,23 (33,55)
8. Šatna 3,96 (8,69)
9. Koupelna 3,78 (6,33)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA

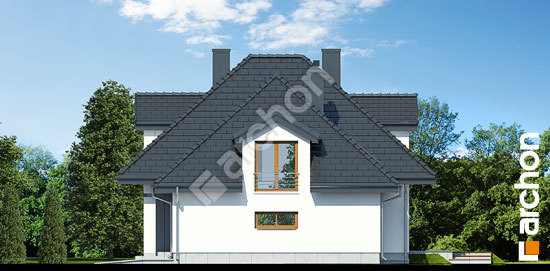

obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
