Dům s klematisem 8 (S) ver.3 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům s klematisem 8 (S) ver.3 Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Všechny uvedení údaje tykají se 1 části.
Řadový dům
garáž
5 pokojů, 1 kuchyň, 1 koupelna, WC, kotelna, krb
Plocha domu 98.15 m2
plocha garáže + 17,28 m2
Pozemek 19,82x7,73 m
Obestavěný prostor 575,7 m3
Zastavěná plocha 88,92 m2
Užitková plocha [1] 98,15 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 111 cm
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Přístupná varianta:
- k zástavbě dvoudomou "Dům s klematisem 8 (B)",
- o tradičnem charaktere "Dům s klematisem",
- s dodatečnou místnostou na přízemí "Dům s klematisem 6 (S) a "Dům s klematisem 7 (S)
CENA PROJEKTU: 25 536,00 Kč

Dům s klematisem 8 (S) ver.3

Dům s klematisem 8 (S) ver.3


Půdorysy
Dům s klematisem 8 (S) ver.3
PŘÍZEMÍ 67,92 (68,78)
1. Zádveří 1,96
2. Hala 3,79
3. Kotelna 3,67
4. WC 2,23
5. Kuchyň 5,80
6. Předsíň 3,90
7. Schody 4,67
8. Obývací pokoj 24,62
9. Garáž 17,28 (18,14)
Dům s klematisem 8 (S) ver.3
PODKROVÍ 51,18 (58,37)
1. Hala 4,67 (4,67)
2. Pokoj 10,37 (11,81)
3. Pokoj 9,22 (11,60)
4. Koupelna 5,62 (5,62)
5. Pokoj 11,11 (12,84)
6. Pokoj 10,19 (11,83)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA

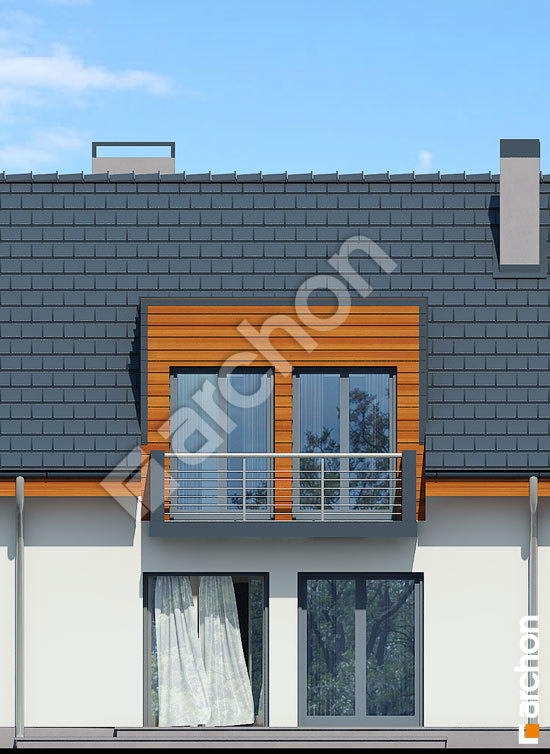

obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
