Dům s klematisem 8 ver.3

Dvougenerační dům garáž 10 pokojů, 2 kuchyní, 2 koupelny, WC, kotelna, krb
Plocha domu	199.82 m²
plocha garáže	+ 34,56 m²
Pozemek	19,82x25,33 m
Obestavěný prostor	1170,8 m³
Zastavěná plocha	182,86 m²
Užitková plocha [1]	199,82 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 111 cm
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

CENA PROJEKTU: 55 000,00 Kč

Dům s klematisem 8 ver.3

Půdorysy

PŘÍZEMÍ	139,36	(141,08)
1. Zádveří	1,96
2. Hala	3,79
3. Kotelna	3,67
4. WC	2,23
5. Kuchyň	7,56
6. Předsíň	3,90
7. Schody	4,67
8. Obývací pokoj	24,62
9. Garáž	17,28	(18,14)
10. Zádveří	1,96
11. Hala	3,79
12. Kotelna	3,67
13. WC	2,23
14. Kuchyň	7,56
15. Předsíň	3,90
16. Schody	4,67
17. Obývací pokoj	24,62
18. Garáž	17,28	(18,14)

PODKROVÍ	102,36	(116,74)
1. Hala	4,67	(4,67)
2. Pokoj	10,37	(11,81)
3. Pokoj	9,22	(11,60)
4. Koupelna	5,62	(5,62)
5. Pokoj	11,11	(12,84)
6. Pokoj	10,19	(11,83)
7. Hala	4,67	(4,67)
8. Pokoj	10,37	(11,81)
9. Pokoj	9,22	(11,60)
10. Koupelna	5,62	(5,62)
11. Pokoj	11,11	(12,84)
12. Pokoj	10,19	(11,83)

Pohledy

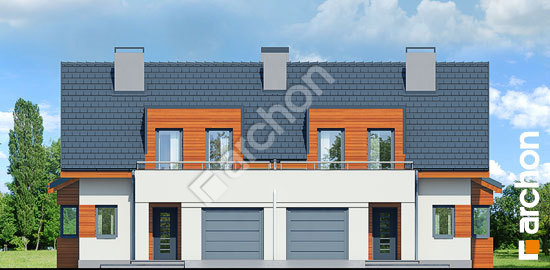

VCHODOVÁ FASÁDA

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

ZAHRADNÍ FASÁDA

Řezy

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

Obrys domu na www.archonplus.cz
