Dům mezi mandarinkami Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi mandarinkami Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, krb
Plocha domu 119.84 m2
Pozemek 17,92x18,92 m
Obestavěný prostor 657,3 m3
Zastavěná plocha 102,14 m2
Užitková plocha [1] 119,16 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 94 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- s garáží
CENA PROJEKTU: 27 263,00 Kč

Dům mezi mandarinkami

Dům mezi mandarinkami


Půdorysy
Dům mezi mandarinkami
PŘÍZEMÍ 71,74 (74,91)
1. Zádveří 4,50
2. Hala 7,35
3. Kuchyň 8,77
4. Obývací pokoj 24,56
5. Pokoj 11,64
6. Koupelna 3,12
7. Spíž 0,68 (3,85)
8. Schody 4,41
9. Kotelna 6,71
Dům mezi mandarinkami
PODKROVÍ 54,81 (71,17)
1. Hala 5,60 (5,60)
2. Pokoj 14,19 (19,38)
3. Pokoj 16,19 (20,64)
4. Pokoj 11,78 (16,49)
5. Koupelna 7,05 (9,06)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

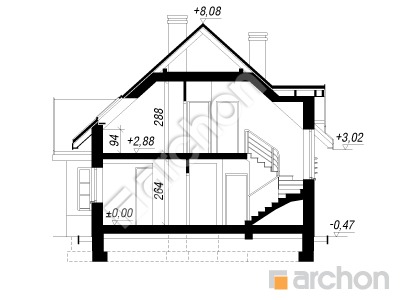

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
