Dům mezi švestkami Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi švestkami Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 6 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna, krb
Plocha domu 149.47 m2
Pozemek 18,92x20,42 m
Obestavěný prostor 798,5 m3
Zastavěná plocha 114,71 m2
Užitková plocha [1] 142,22 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 112 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- s garáží \"Dům mezi švestkami /G/\"
CENA PROJEKTU: 29 730,00 Kč

Dům mezi švestkami

Dům mezi švestkami


Půdorysy
Dům mezi švestkami
PŘÍZEMÍ 83,37 (84,92)
1. Zádveří 3,31
2. Hala 8
3. Šatna 1,57
4. Spíž 1,69
5. Kuchyň 10,71
6. Obývací pokoj 31,04
7. Pokoj 11,97
8. Koupelna 3,37
9. Kotelna 5,42 (6,97)
10. Chodba 1,35
11. Schody 4,94
Dům mezi švestkami
PODKROVÍ 71,52 (81,16)
1. Hala 7,37 (7,37)
2. Pokoj 10,24 (10,95)
3. Šatna 3,99 (6,39)
4. Pokoj 16,7 (19,09)
5. Pokoj 17,08 (17,35)
6. Pokoj 9,51 (11,9)
7. Koupelna 6,63 (8,11)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

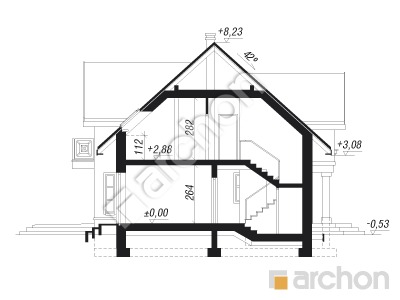

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
