Dům pod střemchou 2 (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům pod střemchou 2 (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 3 koupelny, spíž, kotelna, prádelna, šatna, krb
Plocha domu 140.0 m2
plocha garáže + 36,1 m2
Pozemek 21,10x22,20 m
Obestavěný prostor 879,0 m3
Zastavěná plocha 147,79 m2
Užitková plocha [1] 125,55 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 120 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 52 440,00 Kč

Dům pod střemchou 2 (G2)

Dům pod střemchou 2 (G2)


Půdorysy
Dům pod střemchou 2 (G2)
PŘÍZEMÍ 112,37 (116,54)
1. Zádveří 5,15
2. Hala 5,65
3. Pokoj 13,11
4. Obývací pokoj s kuchyní 27,95
5. Kuchyň 13,74
6. Koupelna 2,52
7. Spíž 2,84
8. Kotelna 5,31
9. Garáž 36,10 (40,27)
Dům pod střemchou 2 (G2)
PODKROVÍ 69,04 (81,8)
1. Schody 5,36
2. Hala 7,97
3. Koupelna 4,82 (6,42)
4. Pokoj 10,47 (12,29)
5. Pokoj 11,61 (14,63)
6. Prádelna 7,16 (8,96)
7. Šatna 4,45 (5,57)
8. Koupelna 4,31 (5,40)
9. Pokoj 12,89 (15,20)


Pohledy

obrázek 264.jpg

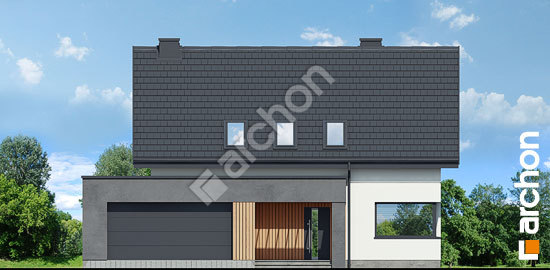

VCHODOVÁ FASÁDA
obrázek 265.jpg

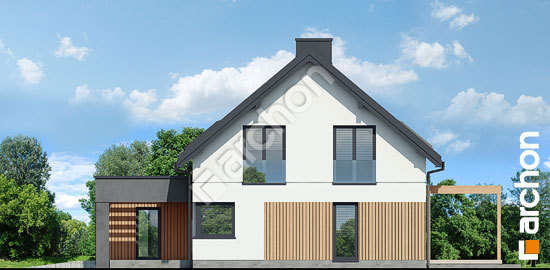

BOČNÍ FASÁDA 1
obrázek 266.jpg

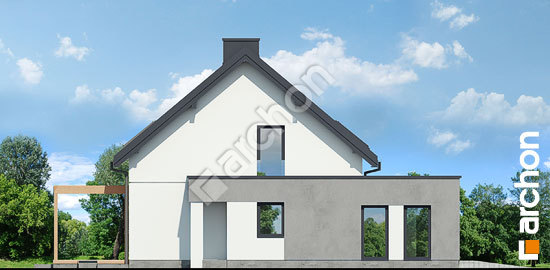

BOČNÍ FASÁDA 2
obrázek 267.jpg

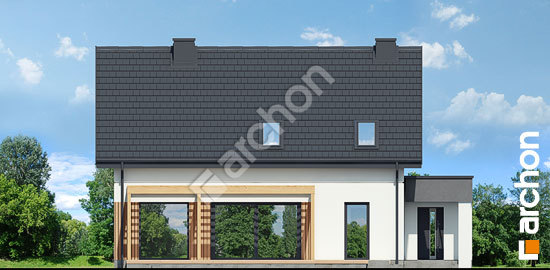

ZAHRADNÍ FASÁDA

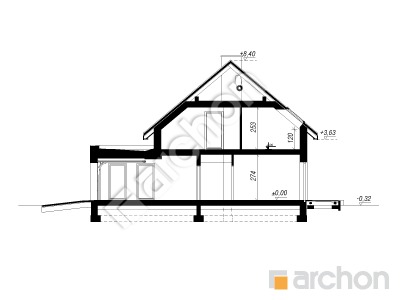

Řezy

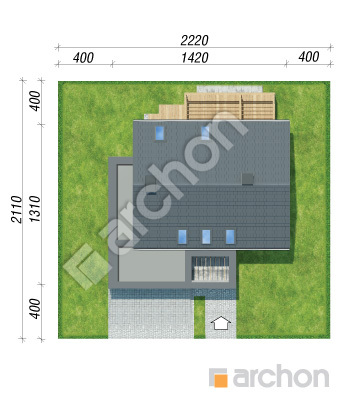

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
