Dům v zelencích (G) ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům v zelencích (G) ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, kotelna, šatna
Plocha domu 109.87 m2
plocha garáže + 21,03 m2
Pozemek 16,70x21,80 m
Obestavěný prostor 667,0 m3
Zastavěná plocha 113,13 m2
Užitková plocha [1] 104,48 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 133 cm
- střecha: sedlová střecha sklon 42 stupňů a 17 stupňů vazba krovu dřevěná vazba krovu dřevěná plechová taška


CENA PROJEKTU: 45 360,00 Kč

Dům v zelencích (G) ver.2

Dům v zelencích (G) ver.2


Půdorysy

Dům v zelencích (G) ver.2
PŘÍZEMÍ 88,12 (91,78)
1. Zádveří 5,36
2. Hala 5,99
3. Kuchyň 8,6
4. Obývací pokoj s kuchyní 20,27
5. Schody 5,69
6. Sklad 1,58 (5,24)
7. Pokoj 8,89
8. Koupelna 3,52
9. Kotelna 7,19
10. Garáž 21,03
Dům v zelencích (G) ver.2
PODKROVÍ 49,97 (59,22)
1. Pokoj 11,98 (14,02)
2. Pokoj 13,01 (15,05)
3. Chodba 4,08 (4,08)
4. Pokoj 9,21 (10,64)
5. Koupelna 7,88 (10,31)
6. Šatna 3,81 (5,12)


Pohledy


obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

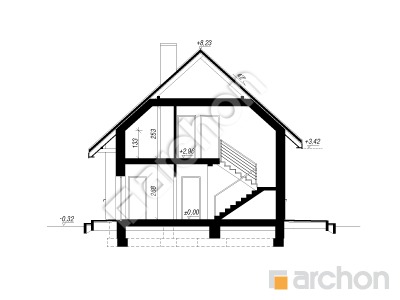

Řezy

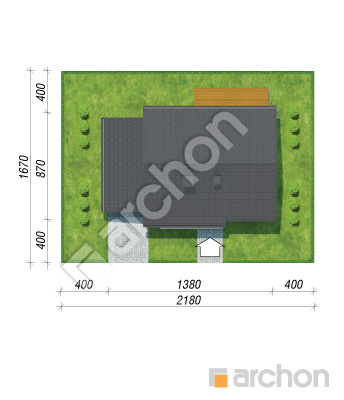

Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
