Dům v malinčí 10 (G) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v malinčí 10 (G) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 3 koupelny, kotelna, prádelna, šatna, krb
Plocha domu 152.91 m2
plocha garáže + 19,96 m2
Pozemek 16,90x22,00 m
Obestavěný prostor 872,6 m3
Zastavěná plocha 125,06 m2
Užitková plocha [1] 139,77 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 135 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 42 700,00 Kč

Dům v malinčí 10 (G)

Dům v malinčí 10 (G)


Půdorysy
Dům v malinčí 10 (G)
PŘÍZEMÍ 92,38 (95,78)
1. Zádveří 8,29 (11,69)
2. Koupelna 3,24
3. Pokoj 11,19
4. Obývací pokoj s kuchyní 32,93
5. Kuchyň 10,65
6. Kotelna 6,12
7. Garáž 19,96
Dům v malinčí 10 (G)
PODKROVÍ 86,61 (96,45)
1. Chodba 7,57 (7,57)
2. Schody 5,68 (5,68)
3. Prádelna 5,75 (6,84)
4. Pokoj 12,66 (15,07)
5. Pokoj 13,14 (14,88)
6. Koupelna 4,93 (5,71)
7. Koupelna 7,30 (8,60)
8. Pokoj 22,19 (22,73)
9. Šatna 7,39 (9,37)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2

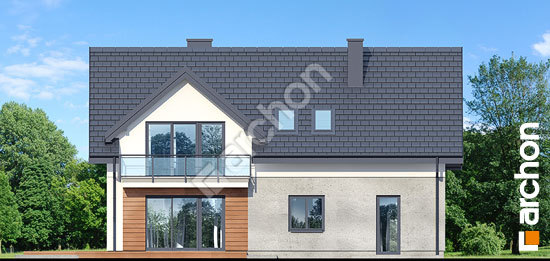

obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
