Dům pod pistácií ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům pod pistácií ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 6 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna, krb
Plocha domu 134.82 m2
Pozemek 20,42x17,22 m
Obestavěný prostor 715,0 m3
Zastavěná plocha 106,81 m2
Užitková plocha [1] 131,59 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 100 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- s garáží s sedlovou střechou \"Dům pod pistacií /G/\"
- s garáží s pultovou střechou - Přípona 2/G/
CENA PROJEKTU: 27 263,00 Kč

Dům pod pistácií ver.2

Dům pod pistácií ver.2


Půdorysy
Dům pod pistácií ver.2
PŘÍZEMÍ 74,16 (74,84)
1. Zádveří 4,65
2. Spíž 1,88
3. Kuchyň 12,41
4. Obývací pokoj s kuchyní 29,75
5. Pokoj 13,27
6. Hala 3,99
7. Koupelna 4,09 (4,77)
8. Kotelna 4,12
Dům pod pistácií ver.2
PODKROVÍ 64,78 (78,47)
1. Hala 7,53
2. Schody 4,17
3. Pokoj 10,61 (13,60)
4. Pokoj 11,06 (12,28)
5. Pokoj 11,59 (14,46)
6. Pokoj 10,85 (14,29)
7. Šatna 1,35 (2,63)
8. Koupelna 7,62 (9,51)


Pohledy

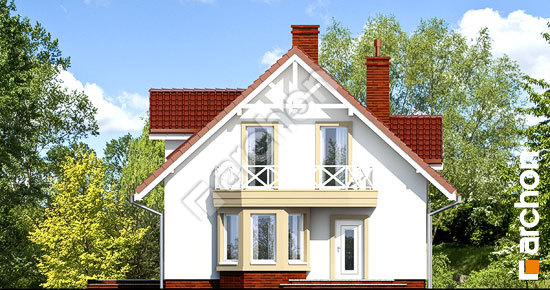

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
