Dům ve vistáriích 5 (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům ve vistáriích 5 (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 3 koupelny, spíž, kotelna, šatna, hospodářský prostor, krb
Plocha domu 162.68 m2
plocha garáže + 39,83 m2
Pozemek 17,20x25,60 m
Obestavěný prostor 990,3 m3
Zastavěná plocha 152,34 m2
Užitková plocha [1] 142,25 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 149 cm
- střecha: sedlová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 56 160,00 Kč

Dům ve vistáriích 5 (G2)

Dům ve vistáriích 5 (G2)


Půdorysy
Dům ve vistáriích 5 (G2)
PŘÍZEMÍ 117,14 (122,83)
1. Zádveří 4,12
2. Hala 5,08
3. Kuchyň 10,59
4. Obývací pokoj s kuchyní 30,73
5. Spíž 2,61 (4,15)
6. Schody 1,38 (5,53)
7. Pokoj 8,01
8. Koupelna 2,89
9. Kotelna 8,42
10. Garáž 39,83
11. Šatna 3,48
Dům ve vistáriích 5 (G2)
PODKROVÍ 93,79 (112,36)
1. Hala 10,62 (10,62)
2. Pokoj 13,04 (15,25)
3. Pokoj 14,30 (16,44)
4. Pokoj 13,37 (15,57)
5. Šatna 3,74 (4,47)
6. Koupelna 6,73 (8,17)
7. Koupelna 4,52 (5,41)
8. Šatna 4,73 (5,64)
9. Pokoj 16,87 (22,65)
10. Víceúčelová místnost 5,87 (8,14)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg

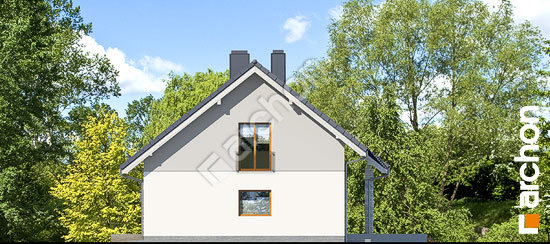

BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
