Dům v břestovci ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v břestovci ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, kotelna, prádelna, šatna, půda, krb
Plocha domu 138.63 m2
plocha garáže + 35,99 m2
Plocha půdy 2,68 m2
Pozemek 22,12x21,92 m
Obestavěný prostor 883,4 m3
Zastavěná plocha 150,84 m2
Užitková plocha [1] 122,99 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 98 cm
- střecha: valbová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 33 061,00 Kč

Dům v břestovci ver.2

Dům v břestovci ver.2


Půdorysy
Dům v břestovci ver.2
PŘÍZEMÍ 115,88 (117,95)
1. Zádveří 5,08
2. Hala 5,84
3. Kuchyň 9,57
4. Obývací pokoj s kuchyní 31,01
5. Pokoj 13,83
6. Schody 4,18
7. Koupelna 2,69
8. Kotelna 6,92
9. Garáž 35,99
10. Sklad 0,77 (2,84)
Dům v břestovci ver.2
PODKROVÍ 68,34 (103,1)
1. Schody 2,67 (2,67)
2. Koupelna 6,07 (10,66)
3. Prádelna 7,66 (14,93)
4. Podkroví 2,68 (8,27)
5. Hala 6,53 (6,66)
6. Pokoj 9,37 (14,56)
7. Pokoj 12,08 (12,94)
8. Šatna 3,25 (7,72)
9. Pokoj 14,07 (15,52)
10. Šatna 3,96 (9,17)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA

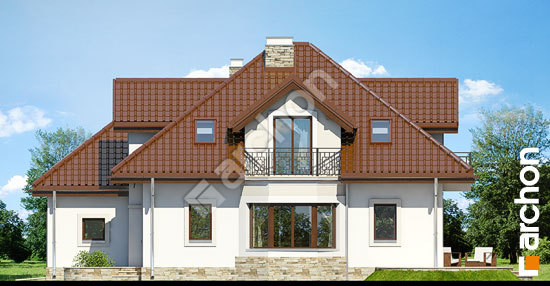

obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

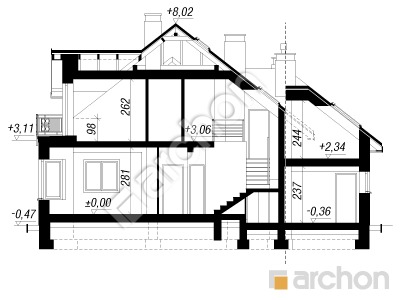

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
