Dům mezi stračkami 3 ver.2

Dvougenerační dům 12 pokojů, 2 kuchyní, 2 koupelny, WC, krb
Plocha domu	219.72 m²
Pozemek	19,42x23,27 m
Obestavěný prostor	1053,1 m³
Zastavěná plocha	155,89 m²
Užitková plocha [1]	219,72 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 114 cm
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

Verze:
- segment k dvojčité zástavbě \"Dům mezi stračkami 2\",
- segament k řádové zástavbě \"Dům mezi stračkami\"

CENA PROJEKTU: 66 360,00 Kč

Dům mezi stračkami 3 ver.2

Půdorysy

PŘÍZEMÍ	116,44	(121,6)
1. Zádveří	3,39
2. Pokoj	11,43
3. WC	2,82
4. Hala	7,44	(10,02)
5. Kuchyň	8,78
6. Obývací pokoj	24,36
7. Zádveří	3,39
8. Pokoj	11,43
9. WC	2,82
10. Hala	7,44	(10,02)
11. Kuchyň	8,78
12. Obývací pokoj	24,36

PODKROVÍ	103,28	(115,72)
1. Schody	3,87
2. Hala	6,41
3. Koupelna	5,03
4. Pokoj	10,37	(11,46)
5. Pokoj	6,70	(9,05)
6. Pokoj	9,51	(10,90)
7. Pokoj	9,75	(11,14)
8. Schody	3,87
9. Hala	6,41
10. Koupelna	5,03
11. Pokoj	10,37	(11,46)
12. Pokoj	6,70	(9,05)
13. Pokoj	9,51	(10,90)
14. Pokoj	9,75	(11,14)

Pohledy

VCHODOVÁ FASÁDA

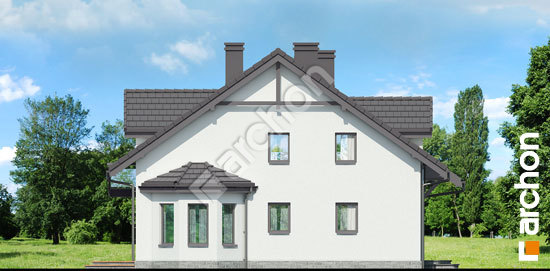

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

ZAHRADNÍ FASÁDA

Řezy

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

Obrys domu na www.archonplus.cz
